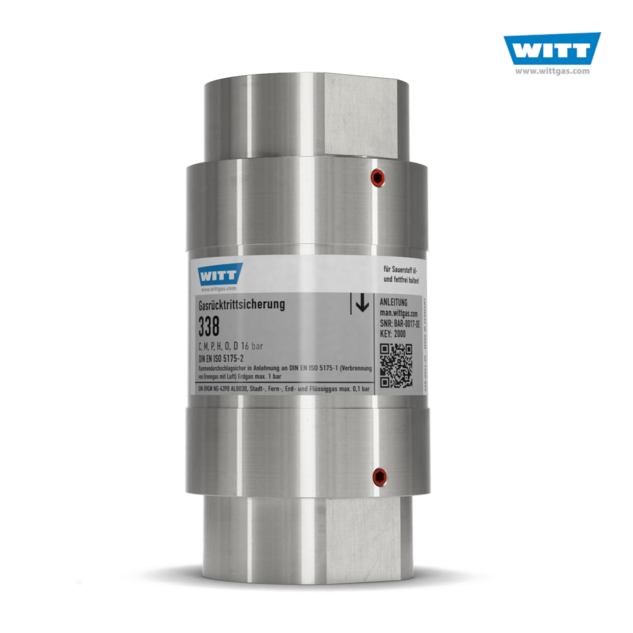

Gasrücktrittsicherung 338-ES

Gasrücktrittsicherung aus Edelstahl zur Vermeidung ungewollter Gemische, für Durchflüsse bis 3.260m³/h (Luft), bis 16 bar Einsatz in Thermoprozessanlagen nach EN746-2, G 1 - G 1.1/4

  • Sicherheitselement: Gasrücktrittventil [NV]
  • jede Gasrücktrittsicherung 100% geprüft
  • bieten geringste Druckverluste – durch aufwändiges Ventilsystem mit kleinsten Öffnungsdrücken (ca. 3,5 mbar)
  • ideal auch beim Einsatz von korrosiven Gasen
  • Schmutzfilter (100 μm) im Gaseingang
  • DVGW-zertifiziert
  • auch als Sicherheitseinrichtung gegen Flammendurchschlag (geprüft nach DIN EN ISO 5175-1 Punkt 6.7) bei Verbrennung von Erdgas mit Luft einsetzbar
  • 65 X 115 mm, 1.500 g

Datenblatt Downloads
Angebotsanfrage

Informationen

WITT-Gasrücktrittsicherungen für zuverlässigen Schutz gegen gefährlichen Gasrücktritt.
Jede Gasrücktrittsicherung 100% geprüft.

Vorteile:

  • vermeiden Bildung von ungewollten Gemischen – durch Gasrücktrittventil
  • bieten geringste Druckverluste – durch aufwändiges Ventilsystem mit kleinsten Öffnungsdrücken
  • geringste Leckagen – durch Einsatz eines federbelasteten Ventilsystems bei Dichtung über Elastomere
  • bieten lange Standzeiten mittels Schutz vor Verunreinigungen aus der Gasversorgung – durch Schmutzfilter im Gaseingang aus nichtrostendem Drahtgewebe (100 μm)
  • breites Einsatzspektrum – durch Verwendbarkeit für viele technische Gase

Verwendung:

  • in Anlagen und Rohrleitungssystemen als Sicherheitseinrichtung gegen Gasrücktritt. Gemäß DIN 8521-2 sind die Gasrücktrittsicherungen bauartgeprüft und haben ein DVGW-Zertifikat.
  • Ihre Verwendung für Einsätze nach EN 746-2 ist möglich beim Einsatz von korrosiven Gasen in der Chemieindustrie, im Laborbereich oder der Prozesstechnik
  • der Einbau kann lagenunabhängig erfolgen
  • die Umgebungstemperatur darf maximal 70 °C betragen

Wartung:

  • mindestens einmal jährlich auf Sicherheit gegen Gasrücktritt und Dichtheit zur Atmosphäre überprüfen
  • eine Prüfeinrichtung bietet Ihnen WITT auf Wunsch gerne an
  • die Gasrücktrittsicherungen dürfen nur vom Hersteller geöffnet und instand gesetzt werden. Der Schmutzfilter darf von Sachkundigen selbst gewechselt werden

Normen/Baubestimmungen
Unternehmen zertifiziert nach ISO 9001 und DGRL 2014/68/EG Modul H
CE-Kennzeichnung gemäß Druckgeräterichtlinie 2014/68/EG
Gereinigt für O2 gemäß EIGA IGC Doc 13/12/E: Oxygen Pipeline and Piping Systems

Zubehör

Prüfeinrichtung 722

Zur jährlichen Funktionsüberprüfung von WITT-Sicherheitseinrichtungen
