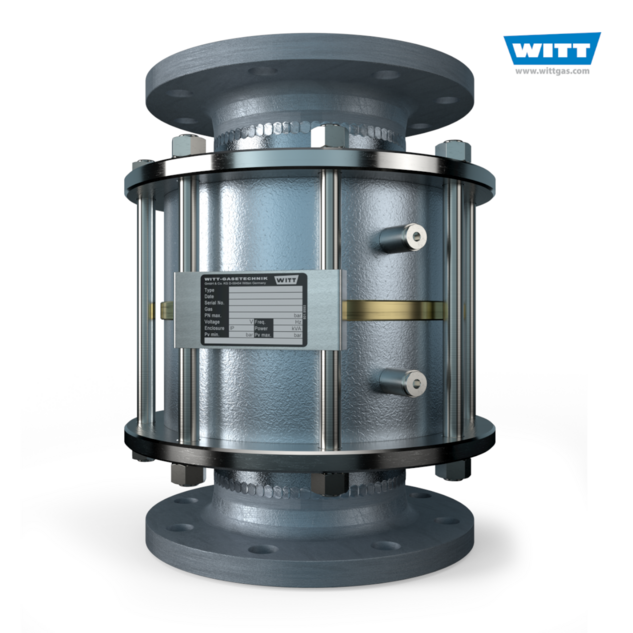

Gasrücktrittsicherung RV320

Gasrücktrittsicherung zur Vermeidung ungewollter Gemische, für Durchflüsse bis 26.800m³/h (Luft) Einsatz in Thermoprozessanlagen nach EN746-2, DN 80-200

  • Sicherheitselement: Gasrücktrittventil [NV]
  • jede Gasrücktrittsicherung 100% geprüft
  • bieten geringste Druckverluste – durch aufwändiges Ventilsystem mit kleinsten Öffnungsdrücken (ca. 5 mbar)
  • Schmutzfilter (100 μm) im Gaseingang
  • senkrechter Einbau
  • 320-340 X 393-450 mm, 50 kg

Datenblatt Downloads
Angebotsanfrage

Informationen

WITT-Gasrücktrittsicherungen für zuverlässigen Schutz gegen gefährlichen Gasrücktritt.
Jede Gasrücktrittsicherung 100% geprüft.

Vorteile:

  • vermeiden Bildung von ungewollten Gemischen – durch Gasrücktrittventil
  • bieten geringste Druckverluste – durch aufwändiges Ventilsystem mit kleinsten Öffnungsdrücken (ca. 5 mbar)
  • geringste Leckagen – durch Einsatz eines federbelasteten Ventilsystems bei Dichtung über Elastomere
  • bieten lange Standzeiten mittels Schutz vor Verunreinigung aus der Gasversorgung – durch Schmutzfilter im Eingang aus nichtrostendem Drahtgewebe (100 μm)
  • breites Einsatzspektrum – durch Verwendbarkeit für viele technische Gase

Verwendung:

  • in Anlagen und Rohrleitungssystemen als Sicherheitseinrichtung gegen Gasrücktritt.
  • die RV320B ist senkrecht, Durchflussrichtung von unten nach oben, einzubauen
  • die Umgebungstemperatur darf max. 70 °C betragen

Wartung:

  • mindestens einmal jährlich auf Sicherheit gegen Gasrücktritt und Dichtheit zur Atmosphäre überprüfen
  • eine Prüfeinrichtung bietet Ihnen WITT auf Wunsch gerne an
  • die Gasrücktrittsicherungen dürfen nur vom Hersteller geöffnet und instand gesetzt werden

Normen/Baubestimmungen
Unternehmen zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul H
CE-Kennzeichnung gemäß Druckgeräterichtlinie 2014/68/EU
Ausgelegt für O2 gemäß EIGA 13/20 and CGA G-4.4: Oxygen Pipeline and Piping Systems
Gereinigt für O2 gemäß EIGA 33/18 and CGA G-4.1: Cleaning of Equipment for Oxygen Service
