WITT Reguladores de presión DOMO 737LE HD S ES

Reguladores de presión DOMO 737LE-HD/S-ES CO2, para presiones altas de entrada y salida

Acero inoxidable, para CO2, conexiones G 3/4" / G 1", valor Kv value 1,6

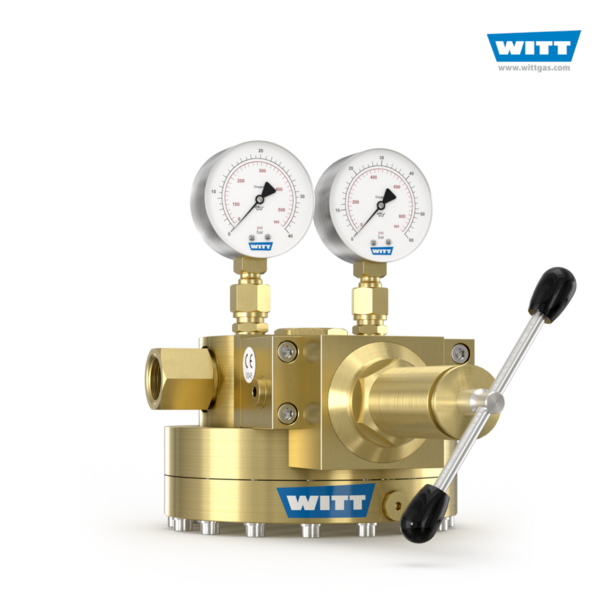

Reguladores de presión DOMO 737LE/S

Reguladores de presión DOMO 737LE/S, solución completa

Latón, conexiones G 3/4" F, valor Kv 2,4

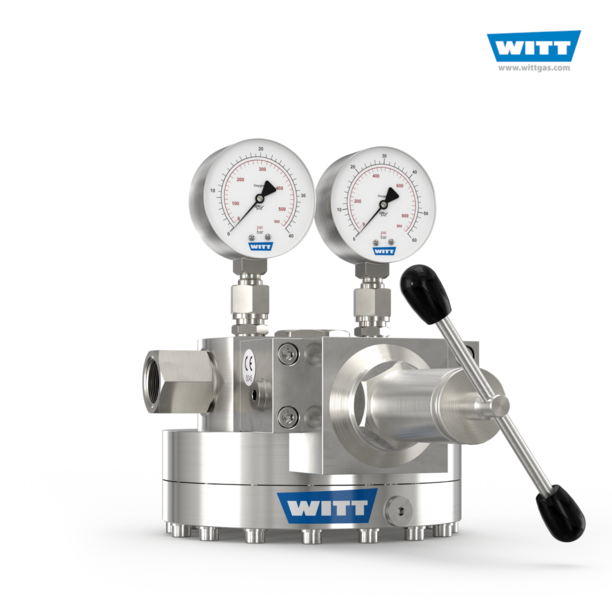

Reguladores de presión DOMO 737LE/S-ES

Reguladores de presión DOMO 737LE/S-ES, solución completa

Acero inoxidable, conexiones G 3/4" F, valor Kv 2,4

WITT Reguladores de presión DOMO 737LE HD S ES

Reguladores de presión DOMO 737LE-HD/S-ES, para presiones altas de entrada y salida

Acero inoxidable, conexiones G 3/4" F / G 1" F, valor Kv 1,65

WITT Reguladores de presión DOMO 737LE HD S

Reguladores de presión DOMO 737LE-HD/S CO2, para presiones altas de entrada y salida

Latón, para CO2, conexiones G 3/4" F / G 1" F, valor Kv 1,65

Reguladores de presión DOMO 747LE-ES

Reguladores de presión domo 747LE/S, solución universal

Latón, conexiones G 1“ F, valor Kv 3,6

Reguladores de presión DOMO 747LE/S-ES

Reguladores de presión domo 747LE/S-ES, solución universal

Acero inoxidable, conexiones G 1“ F, valor Kv 3,6

Reguladores de presión DOMO 757LE/S

Reguladores de presión DOMO 757LE/S, solución universal

Latón, conexiones G 2“ F / brida DN50, valor Kv 15

witt_dome_pressure_regulator_757_set_smart

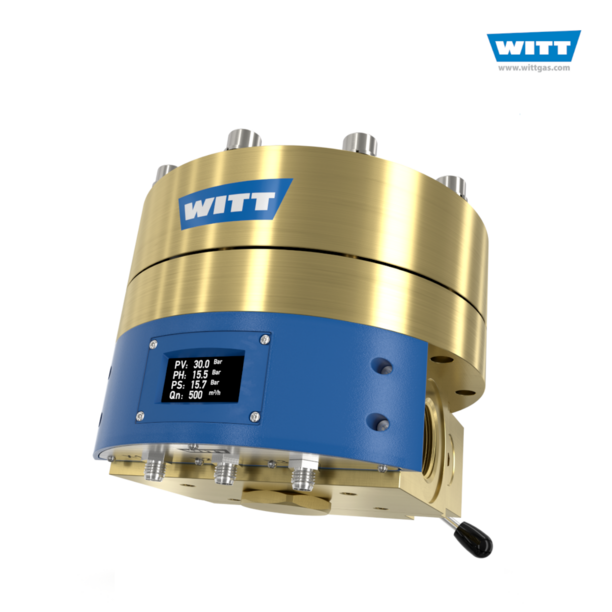

Reguladores de presión DOMO 757LE/S Smart, solución universal con opciones Smart

Conexiones G2“/ brida DN50, valor Cv 15, señales 4-20 mA

Productos

David Sagarna

David Sagarna

Llámenos

+ 34 942-835142

Solicitud de oferta Solicitar llamada

Reguladores de presión de DOMO

WITT es un proveedor de reguladores de presión de alta calidad para el ajuste y la reducción de presión de gases. Reguladores de presión DOMO son reguladores que se suelen instalar dentro de las tuberías. Son especialmente aptos para consumos fluctuantes y grandes caudales con diferencias de presiones mínimas. Reguladores de presión DOMO de WITT garantizan un control máximo, incluso cuando la diferencia entre la presión de entrada y salida es de tan solo 1 bar. La presión de trabajo constante asegura una concentración de gas constante y, de esa manera, la calidad del proceso aguas abajo.

Reguladores de presión DOMO de WITT son aptos para presiones de entrada de hasta 300 bar y presiones de salida entre 500 mbar y 60 bar.

Para ajustar la presión de trabajo deseada los reguladores de presión DOMO disponen de un regulador de mando / pilotaje u opcionalmente una válvula proporcional. Para el suministro del regulador de pilotaje con gas de pilotaje se puede usar el mismo gas o un gas externo.

Reguladores de presión DOMO de WITT se comercializan individualmente o como equipo completo incluyendo regulador de mando, manómetros y conexiones. Los equipos se entregan montados y probados - listos para su uso. Los reguladores de presión DOMO de WITT son especialmente fáciles de instalar gracias a su construcción compacta.

Características del regulador de presión DOMO de WITT

  • Para O2 de 30 barg y para N2, Ar, He, H2, CH4 de 40 barg hasta 0,5–30 barg, caudales hasta 15.000 Nm3/h (N2), valor Kv de 2,4 hasta 30
  • Nuestros modelos de alta presión LE-HD/S: para O2 de 200 barg y para N2, Ar, He, H2, CH4 de 300 barg hasta 0,5–60 barg, caudales hasta 2.400 Nm3/h, valor Kv 1,65
  • Modelo específico para CO2 (de 100 barg hasta 0,5–26 barg)
  • Rango de temperatura del gas: entre -30°C y +50°C
  • Conexiones roscadas o bridadas de G 3/4“ hasta G 3“ / DN100 – DIN o ANSI
  • A petición versiones a medida, por ejemplo, con válvula proporcional

Funcionamiento de los reguladores de presión DOMO

Reguladores de presión DOMO funcionan mediante la presión de gas. A lo contrario de los reguladores de presión accionados por muelle, la presión necesaria para abrir la válvula no se genera por un muelle sino por la presión de pilotaje / mando. Los conjuntos de reguladores de presión DOMO de WITT usan el propio gas como gas de pilotaje. El gas es conducido por la tubería al DOMO dónde se encuentra con el asiento de la válvula. El gas de pilotaje se controla mediante un regulador integrado de pilotaje y se conduce a la cámara de presión. Aquí el gas de pilotaje acciona sobre el plato de la membrana cuyo movimiento se transmite al asiento de la válvula. Por la tanto la válvula se abre o cierra por medio de la presión de pilotaje y el movimiento de elevación según la presión ajustada dejando paso al gas en la cantidad necesaria. El gas sobrante del gas de pilotaje se reconduce mediante una válvula antirretorno integrada a la salida del regulador. Los conjuntos de reguladores de presión DOMO de WITT son sistemas cerrados, permitiendo incrementar y disminuir la presión de gas en cualquier momento sin necesidad de interrumpir el proceso.

Aplicaciones comunes de los reguladores de presión DOMO

En general reguladores de presión DOMO son aptos para cualquier aplicación que requiere un ajuste, es decir disminución, de la presión de gas a la presión de trabajo. Gracias a sus características especiales, el uso de los reguladores de presión DOMO es especialmente indicado para, por ejemplo:

  • a la salida de tanques criogénicos
  • en suministros de CO2 para procesos de soldadura
  • en el suministro industrial de gas de alta presión, por ejemplo, tráileres y contenedores de gas, bloques (cestas) de gas o depósitos
  • instalados en compresores y turbinas.

Back-up supply with dome-loaded pressure regulators

Tube-trailer / tank high pressure gas supply - cost-savings with dome-loaded pressure regulators

Reguladores de presión DOMO de WITT cumplen estándares y normas

WITT dispone de las certificaciones ISO 9001, ISO 22000 y cumple con la directiva PED 2014/68/EU Módulo H. Todos los reguladores de presión DOMO de WITT disponen del marcado CE y cumplen con la directiva PED 2014/68/EU. A petición se puede disponer de la certificación ATEX 2014/34/EU y, según la aplicación, las certificaciones conforme a EN 1127-1, DIN EN 13463-1 y ZH1/200. Los reguladores de presión son aptos para aplicaciones en la industria alimentaria. Cumplen con el reglamento europeo (CE) 1935/2004 y (CE) 2023/2006, así como con los requisitos del código de alimentos, bienes de consumo y pienso (LFGB). Todos los materiales que entran en contacto con O2 disponen de la aprobación por parte de la BAM para el uso con oxígeno según la hoja informativa M034e (BGI 617e). La construcción de los reguladores de presión DOMO para O2 superior a 100 barg ha sido aprobada por la BAM para descompresión adiabática según ISO 7291, párrafo 9.4.4. Además WITT dispone de aprobaciones individuales para el uso con O2 por parte de los principales productores mundiales de gases industriales.
