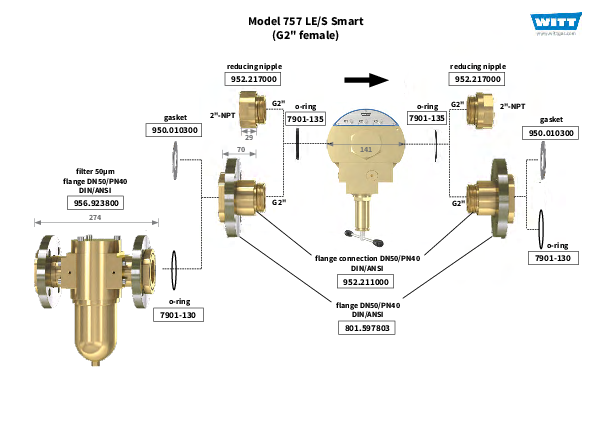

Kołpakowy reduktor ciśnienia 757LE/S SMART z inteligentną opcją, kompletne rozwiązanie z inteligentnymi funkcjami
Przyłącze 2”, wartość Kv 15 / wartość Cv 17.4, sygnały 4-20 mA
- maksymalna stabilność ciśnienia nawet przy wahaniach przepływu i temperatury
- ciśnienie wylotowe 0,5-30 barg
- inteligentne funkcje do kontroli jakości i zintegrowanej produkcji
- sygnalizacja i wyświetlanie ciśnienia wlotowego i wylotowego oraz temperatury
- sygnalizacja i wyświetlanie ciśnienia gazu sterującego
- wskazanie natężenia przepływu gazu
-

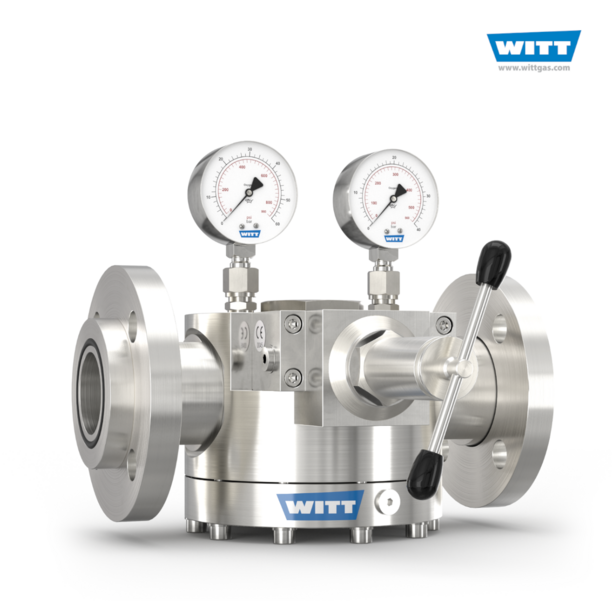

dostępne również w wersji ze stali nierdzewnej
Więcej praktycznych przykładów znajdziesz w sekcji Aplikacje.
Informacja
Bardzo wydajny kołpakowy reduktor ciśnienia do montażu w linii, w połączeniu z zaawansowaną technologią czujników i podzespołami elektronicznymi. Kołpakowy reduktor ciśnienia 757LE/ S SMART może na przykład sygnalizować ciśnienie, temperaturę oraz wskazywać natężenie przepływu. Sygnały te można wykorzystać do optymalizacji wydajności, bezpieczeństwa i zasad konserwacji.
Technologia kołpakowych reduktorów ciśnienia firmy WITT jest unikalna w skali światowej, ponieważ zapewnia maksymalną stałość ciśnienia nawet przy dużych i zmiennych natężeniach przepływu lub przy niewielkich różnicach między ciśnieniem wlotowym i wylotowym. Kołpakowy reduktor ciśnienia 757LE/S jest teraz dostępny również z inteligentnymi funkcjami: Ważne parametry pracy mogą być wyświetlane za pośrednictwem sygnałów 4-20 mA, co umożliwia monitorowanie i optymalizację dopływu gazu. Ciągłe rejestrowanie danych umożliwia kontrolę jakości i jest ważnym krokiem w kierunku produkcji sieciowej.
Cechy technologii kołpakowych reduktorów ciśnienia firmy WITT
Niezwykła stałość ciśnienia kołpakowych reduktorów ciśnienia firmy WITT jest wynikiem złożonej technologii obejmującej idealne dopasowanie elementów:
- Pilot Control Tube (PCT) system umożliwiający bardzo dokładną kontrolę ciśnienia wylotowego
- Zbalansowana konstrukcja siodła zaworu (BSD) zapewnia wysoką precyzję sterowania, wysoką niezawodność oraz niskie koszty utrzymania
- Kompletne rozwiązanie, gotowe do użytku zawiera reduktor sterujący, kompletnie zmontowany oraz przetestowany
- Wewnętrzne źródło sterowania autonomiczny system sterowania (nie wymagane zewnętrzne źródło zasilania)
- Zamknięty system samo rozprężająca konstrukcja, przy czym żaden gaz nie wydostaje się do atmosfery
Inteligentne funkcje
W inteligentnym kołpakowym reduktorze ciśnienia wartości temperatury i ciśnienia są rejestrowane przez zaawansowane czujniki i przesyłane za pomocą sygnałów 4-20 mA. W zależności od wymagań klienta następujące funkcje są dostępne indywidualnie lub łącznie:
- Sygnalizacja i wyświetlanie ciśnienia wlotowego (P1) i ciśnienia
- wylotowego (P2) w barach oraz temperatury (T1 i T2) w °C
- Sygnalizacja i wyświetlanie ciśnienia sterującego (P3) w barach
- Wskazanie chwilowego natężenia przepływu gazu (FR) w Nm³/h
Warianty modeli Smart | Parametry techniczne |
„Standard“ | Wyświetlacz, wskazanie ciśnienia wlotowego i temperatury, a także ciśnienia wylotowego i temperatury |
„Standard + P3“ | Funkcje „Standard” oraz wskazanie ciśnienia sterującego |
„Standard + Flow“ | Funkcje „Standard” oraz wskazanie natężenia przepływu |
„Standard + P3 + Flow“ | Funkcje „Standard” oraz wskazanie ciśnienia sterującego i natężenia przepływu |
Normy / Przepisy
Zakład produkcyjny certyfikowany wg ISO 9001, ISO 22000 oraz PED 22014/68/UE Moduł H
Znakowanie CE zgodnie z PED 22014/68/UE
Zaprojektowany do kontaktu z tlenem zgodnie z EIGA 13/20 i CGA G-4.4: Rurociągi i instalacje tlenowe
Oczyszczone do kontaktu z tlenem zgodnie z EIGA 33/18 i CGA G-4.1: Czyszczenie sprzętu do kontaktu z tlenem
Opcjonalnie
Przeznaczone do kontaktu z żywnością zgodnie z HACCP
Spełnia wymagania EU Regulacje (EC) 1935/2004, oraz (EC) 2023/2006
Spełnia wymagania niemieckiego prawa żywności i pasz (LFGB), jest odpowiedni do kontaktu z gazami spożywczymi
