Обратный клапан ULTRA 22

На основе ULTRA 20 - Ваш индивидуальный дизайн: несколько комбинаций материалов корпуса и уплотнителя, с фильтром или без него

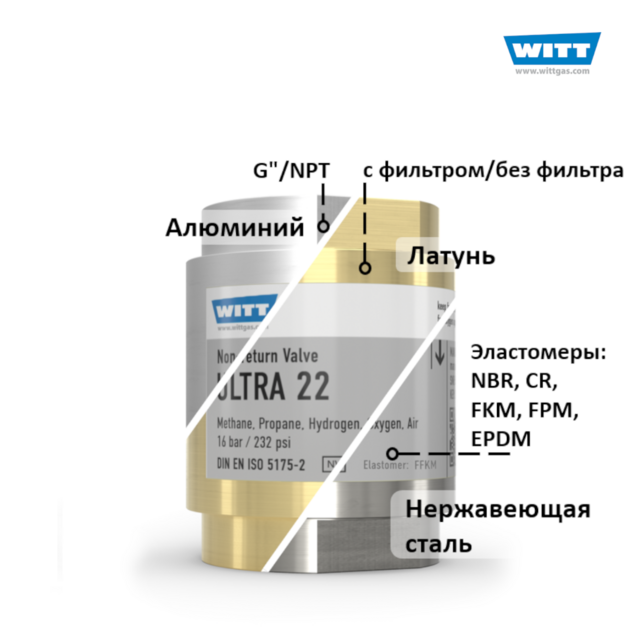

  • свободная комбинация материала для корпуса (латунь, нержавеющая сталь, алюминий) и уплотнителя (NBR/CR, FPM/FKM, EPDM/FFKM), с фильтром или без него
  • для особых требований, например, для агрессивных сред, ацетилена, легкой конструкции, температур выше 70 °C

на основе ULTRA 10 включительно:

  • предохранительный элемент: обратный клапан [NV]
  • каждый клапан 100% проверен
  • DIN EN ISO 5175-2
  • минимальная потеря давления – благодаря специальной системе клапанов с низким давлением открытия (ca. 4 милибар)
  • 52 X 67,5 mm, 510 g, G1 / G 3/4"

Технические данные Загрузки
Запрос цены

Информация

WITT non-return valves for reliable protection against dangerous reverse gas flow. Flow-optimised valve system causes very low pressure drop at minimal noise emission. Every non-return valve 100% tested.

Benefits

  • a spring loaded non-return valve prevents back feeding of gases which could lead to unwanted gas mixtures
  • low pressure drop – using complex valve assembly with low opening pressures (approx. 4 mbar)
  • stainless steel filter (100 μm) in the gas inlet protects the non-return valve against dirt contamination, extending the service life
  • flow-optimised valve system for:

     - ultra low pressure drop
     - minimal noise emission

  • no leaks – using of a spring loaded valve assembly with elastomer sealing
  • in accordance to DIN EN ISO 5175-2
  • available in brass, stainless steel or aluminium
  • diverse applications – useful for many technical gases
  • reduce installation costs – the spring loaded valve is not affected by gravity and may be installed in any orientation


Operation / Usage

  • non-return valves are used to protect equipment and pipelines against dangerous reverse gas flow.
  • Use is possible for applications according to EN 746-2
  • WITT non-return valves may be mounted in any position / orientation



Maintenance

  • annual testing of the non-return valve and body leak tightness is recommended
  • WITT is happy to supply special test equipment
  • non-return valves are only to be serviced by the manufacturer

Approvals
Company certified according to ISO 9001
Cleaned for Oxygen Service according to EIGA IGC Doc 13/12/E: Oxygen Pipeline and Piping Systems
