Nederlands Mélangeurs de gaz des séries KM- et MG-ME
"ME" gas mixers - general characteristics
Les mélangeurs de gaz mécaniques des séries KM- et MG-ME de WITT sont les classiques très populaires et éprouvés utilisant la technologie WITT de mélange de gaz. WITT offre une grande variété de produits différents dans cette gamme :
La famille de mélangeurs de gaz commençant par "KM" concerne les petits et moyens débits tandis que la famille de mélangeurs de gaz commençant par "MG" est destinée aux débits moyens à très grands. Les chiffres derrière le nom de la famille (ici : 20, 30, 50, 60, 100, 200) de faible à fort donnent une indication du niveau des débits.
L'abréviation "-ME" signifie que ces modèles contiennent tous une combinaison de pressostat ou de transmetteur de pression avec une électrovanne - une méthode extrêmement fiable de contrôle du gaz, en particulier pour les consommations discontinues. Le suffixe "-2 "ME signifie deux gaz, "-3"ME est pour trois gaz.
Caractéristiques de tous les modèles "-ME"
- Technique de mélange très fiable pour une alimentation en gaz stable, même en cas de fortes variations du prélèvement de gaz mélange et des pressions d'entrée
- Pression d'entrée 4-20 bar
- Pour 2 (-2ME) ou 3 gaz (-3ME)
- Réglages continus du mélange et du débit

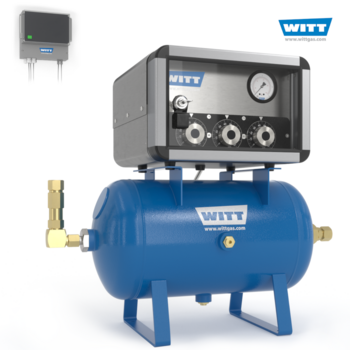

- Disponible également en version EX avec coffret de contrôle séparé
- Fonctionne avec un réservoir tampon suffisant
- Pression minimale du réservoir env. 1,5 à 9,5/10,5 ou 18,5 bar

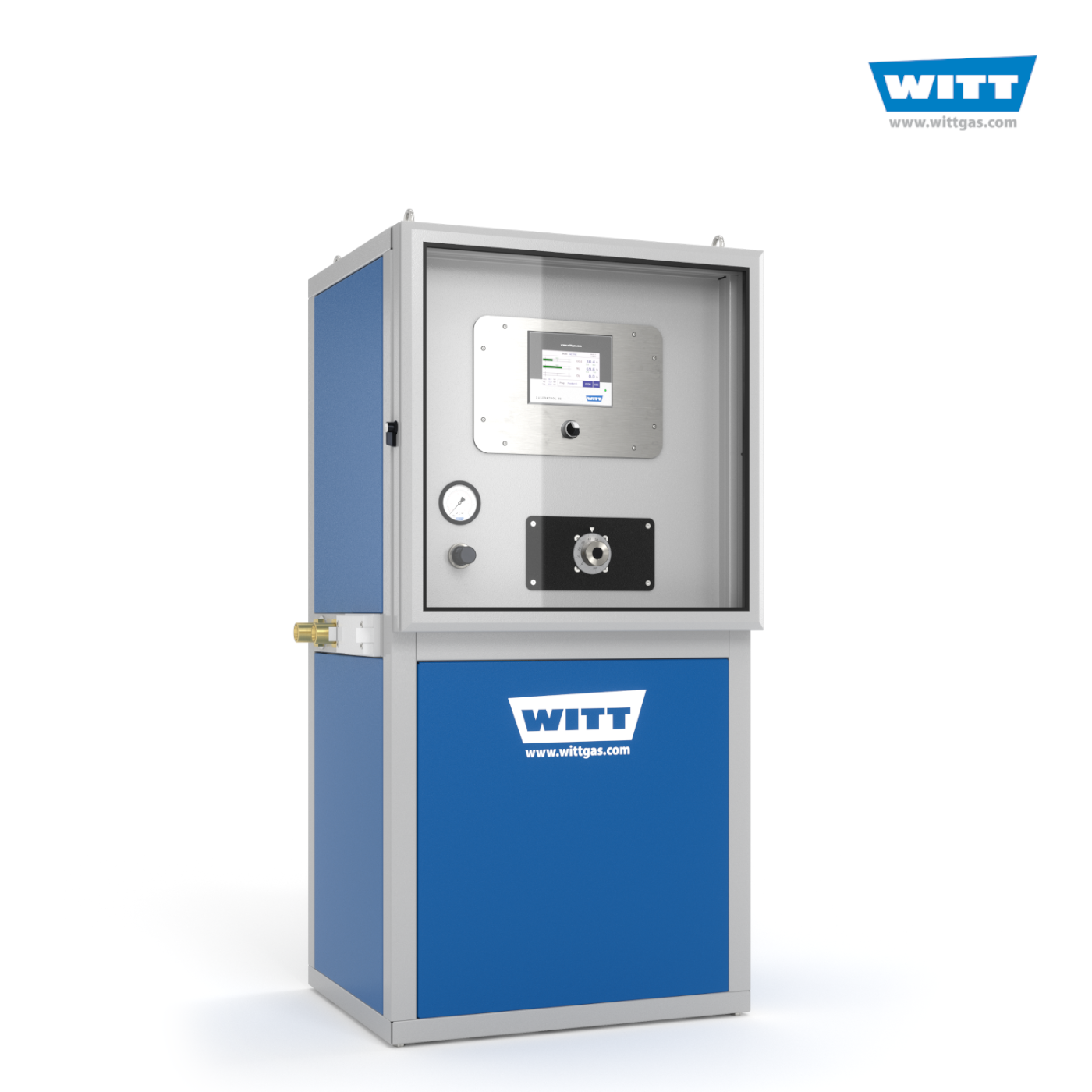

- Analyse de gaz intégrée (option)
- Surveillance intégrée des pressions d'entrée (option)
| Modèle | Débit |
| KM20-ME | 0*-72 l/min |
| KM30-ME | 0*-136 l/min |
| KM60-ME | 0*-289 l/min |
| KM100-ME | 0*-544 l/min |
| MG50-ME | 0*-70 Nm³/h |
| MG100-ME | 0*-161 Nm³/h |
| MG200-ME | 0*-284 Nm³/h |
*dépendant de la pression du gaz
Principe de fonctionnement de la technologie de mélange mécanique
Elle a prouvé son efficacité sur d‘innombrables installations depuis des décennies. Les mélanges peuvent être produits à partir de presque tous les gaz en utilisant ce procédé avec précision et stabilité à long terme. Une vanne de mélange proportionnelle est généralement utilisée pour les mélanges à 2 gaz. La vanne comporte 2 entrées de gaz et une sortie pour le gaz mélange. Les débits des gaz individuels sont réglés proportionnellement par l‘interaction d’orifices et de pistons en tournant une molette pour créer le mélange de gaz requis.
Si des mélanges comprenant 3 ou plusieurs gaz sont nécessaires, des vannes individuelles sont utilisées à la place des vannes proportionnelles. Le débit des gaz individuels est déterminé séparément avec une vanne de mélange mécanique. Le mélange comprend donc des gaz individuels dosés séparément. Une pression d‘entrée uniforme des gaz individuels est cruciale pour le fonctionnement parfait des mélangeurs de gaz.
Pour des informations détaillées sur la technologie de mélange des gaz, consultez notre livre blanc.
Avantages de la série KM- / MG-ME
Pour éviter des fluctuations de pression, les mélangeurs de gaz haut de gamme ont une régulation des pressions d’entrée. Les mélangeurs de gaz avec vanne de mélange mécanique sont appropriés pour une consommation continue ou discontinue (avec un réservoir de gaz), en fonction de l‘application. Ils sont extrêmement robustes et ne nécessitent qu‘un faible entretien. Le système peut être étendu optionnellement, par ex. avec des modules d‘analyse de gaz ou de contrôle des pressions d’entrée avec des fonctions d‘alarme.
