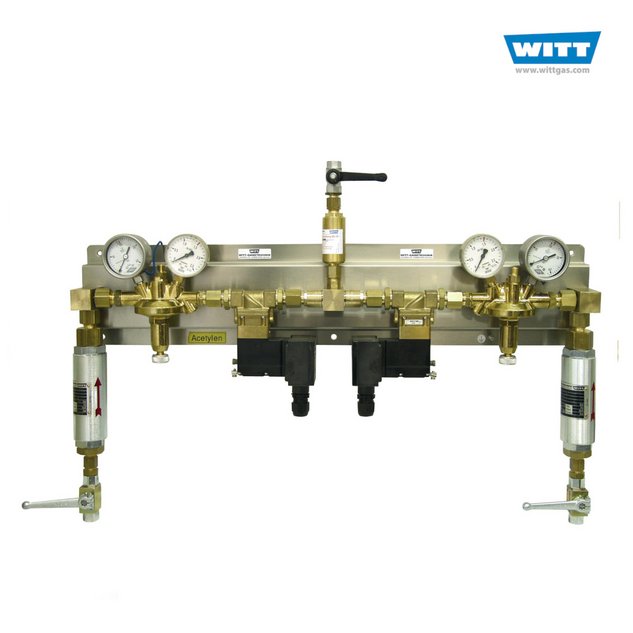

Druckregelstation 684NGA (Acetylen)

Druckregelstation für die zentrale Gasversorgung bis 10 m³/h, automatisch umschaltend

  • kompakte Bauform (z.B. geeignet für Flaschenschränke)
  • minimiert die Unfallgefahr und schafft mehr Arbeitsplatz
  • zur Sicherung der kontinuierlichen Gasversorgung einer Ringleitung
  • komplett montiert und geprüft
  • optional: Schalt- und Überwachungseinheit WITT-SWITCH
  • entspricht DIN EN ISO 14114 und der Acetylenbestimmung (TRAC)

Datenblatt Downloads
Angebotsanfrage

Informationen

WITT Druckregelstationen mit automatischer Umschaltung für die zentrale Gasversorgung. Jede Druckregelstation 100% überprüft.

Vorteile:

  • Druckregelstation komplett montiert und geprüft
  • schnelle - und einfache Wandmontage
  • kompakte Bauform (z.B. geeignet für Flaschenschränke)
  • Druckregelstation entsprechend der DIN EN ISO 14114 sowie der Acetylenbestimmung (TRAC) in Deutschland
  • Druckregler nach DIN EN ISO 7291
  • minimiert die Unfallgefahr und schafft mehr Arbeitsplatz
  • automatische Umschaltung (optional mit Steuerung WITT-SWITCH) über Magnetventile im Hinterdruckbereich

Verwendung:
Die Druckregelstation sichert automatisch die kontinuierliche Gasversorgung und Überwachung einer Ringleitung über die einzelne Entnahmestellen angeschlossen sind und minimiert die Unfallgefahr. Eine Versorgung durch Einzelflaschen kann somit entfallen.

Aufbau:

  • zweiseitige Druckregelstation 684NGA automatisch umschaltbar (2x1)

bestehend aus:
2x Schnellschlusseinrichtung HDS17 gemäß TRAC 207 Nr. 11.2 und EN ISO 15615
2x Druckregler mit Kontaktmanometer
2x Magnetventil 230 V Ex
2x Gasrücktrittventil
1x Sicherheitseinrichtung 85-10 nach DIN EN ISO 5175 gegen Gasrücktritt und Flammendurchschlag
1x Kugelhahn im Ausgang DN8; G 3/8 IG

  • komplett auf einer Edelstahlplatte montiert und geprüft
  • zum Anschluss an WITT-Steuerung (WITT-SWITCH)

Optionen:

  • Standard Schläuche (BAM) zum Anschluss der Druckregelstation und der Gasversorgung (Flaschen, Flaschenbatterie, Flaschenbündel, ...), Adapter je nach Bündelanschluss
  • Anschlussverschraubung für Rohr (Lötnippel, WITTFIX, Schweißnippel)
  • ohne Schnellschlusseinrichtung HDS17
  • Sammelleitung zum Anschluss der Flaschenbündel an die Druckregelstation
  • Schalt- und Überwachungseinheit WITT-SWITCH
  • Hinweistafel mit Kurzbeschreibung
  • Hinweisschild entsprechend der Gasart

Normen/Baubestimmungen
Unternehmen zertifiziert nach ISO 9001
