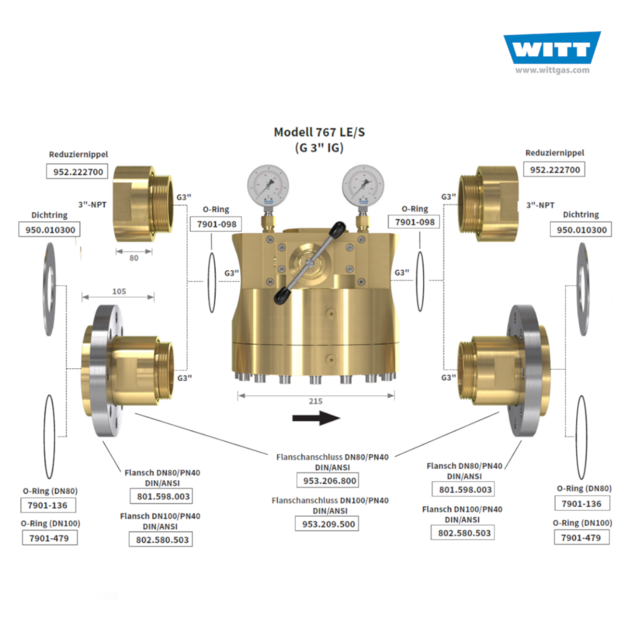

Domdruckregler 767LE/S, Komplettlösung

Messing, Anschlüsse G 3" (IG) / Flansch DN80/100, Kv-Wert 30

  • maximale Druckkonstanz auch bei schwankenden Vordrücken, Entnahmemengen und Temperaturen
  • Regelbereich 0,5-30 bar
  • geeignet für zahlreiche technische Gase
  • ready-to-use
  • optional: mit abschließbarer Spindelhaube gegen unbefugtes Verstellen
  • auch in Edelstahl erhältlich

Mehr praktische Beispiele finden Sie im Bereich Anwendungen.

Datenblatt Downloads
Angebotsanfrage

Informationen

Hochleistungs-Domdruckregler-Set für den Leitungseinbau.
Für hohe und schwankende Durchflüsse die eine maximale Druckkonstanz erfordern.

Eigenschaften:

Pilot Control Tube (PCT)
gewährleistet akkuraten Ausgangsdruck (Arbeitsdruck)

Balanced Seat Design (BSD)
sorgt für Präzision, Zuverlässigkeit und niedrige Wartungsintervalle

Einbaufertige Komplettlösung
montiert und getestet mit integriertem Steuerdruckregler, sowie Manometer für Ein- und Ausgangsdruck

Eigenmediumgesteuert
ermöglicht eine autonome Arbeitsweise (keine separate Gasversorgung erforderlich)

Geschlossenes System
rücksteuerbar, aber kein Abströmen des Steuergases in die Atmosphäre

Einfach zu installieren und bedienen
Druckanpassung über die abnehmbare Spindel im dynamischen Zustand jederzeit möglich.
Anwenderfreundliche und genormte Anschlussmöglichkeiten ermöglichen eine einfache und schnelle Einbindung in das Rohrleitungssystem.
Der Einbau kann lagenunabhängig im Innen- oder Außenbereich erfolgen.

mit Glycerin gefüllte Manometer, Sauerstoff-Ausführung ungefüllt

Verwendung:
Ideal zur Prozessgasversorgung wo Druckkonstanz gefordert wird, selbst dann, wenn Eingangsdrücke und Durchflussleistung variieren.
Eine hohe Durchflussleistung und Druckkonstanz wird selbst bei geringen Druckdifferenzen zwischen Eingangs- und Ausgangsdruck erreicht.

Wartung:
Wir empfehlen jährlich eine Dichtheitsprüfung durchzuführen.
Abhängig von der Intensität des Gebrauches oder der Gasqualität, sollten die beweglichen Teile in regelmäßigen Abständen ausgetauscht werden.
Auf Anfrage ist ein gerätespezifisches Reparaturset erhältlich.

Normen/Baubestimmungen:
Unternehmen zertifiziert nach ISO 9001, ISO 22000 und DGRL 2014/68/EU Modul H
CE-Kennzeichnung gemäß Druckgeräterichtlinie 2014/68/EU
ATEX 2014/34/EU mit Zündgefahrenanalyse entsprechend EN 1127-1, DIN EN 13463-1 und ZH1/200
Lebensmittelsicher durch HACCP-Analyse
Erfüllt die Anforderungen der EU Vorschriften (EC) 1935/2004, und (EC) 2023/2006
Erfüllt die Anforderungen des deutschen Lebensmittel- und Futtermittelgesetzbuches (LFGB), und ist für den Kontakt mit Lebensmittelgasen geeignet

Erhältlich auf Anfrage:
Abschließbare Spindelhaube gegen unbefugtes Verstellen
Bescheinigungen und Prüfberichte
Andere Dom-Ausführungen
Umschaltsysteme / parallele Versorgungssysteme
Kundenspezifisch / Sonderausführungen



Für technische Hintergründe und vieles mehr über Domdruckregler siehe: domdruckregler.de

Zubehör

Reparaturset Domdruckregler Messing

Reparaturset Domdruckregler Messing

Für Modelle 737LE, 747LE, 757LE
