Domdruckregler 757LE/S Smart, Komplettlösung mit Smart-Funktionen

witt_dome_pressure_regulator_757_set_smart

witt_dome_pressure_regulator_757_set_smartwitt_dome_pressure_regulator_757_set_smart
Datenblatt Angebotsanfrage

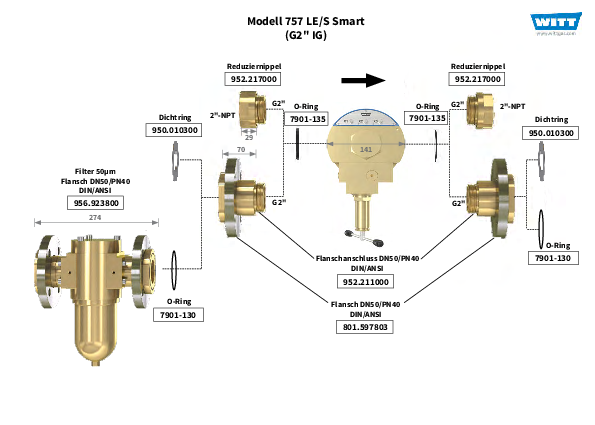

Anschlüsse G2“/Flansch DN50, Kv-Wert 15, 4-20 mA Signale

  • maximale Druckkonstanz auch bei schwankenden Vordrücken, Entnahmemengen und Temperaturen
  • Regelbereich 0,5-30 bar
  • Smart Features für Qualitätssicherung und vernetzte Fertigung
  • Erfassung und Anzeige von Vor- und Hinterdruck und -temperatur
  • Erfassung und Anzeige des Steuerdrucks
  • Anzeige des errechneten Durchflusses

Für technische Details sehen Sie unser Video

Informationen

Hochleistungs-Domdruckregler-Set für den Leitungseinbau, kombiniert mit High-Tech-Sensorik und Elektronik-Komponenten. Der Domdruckregler 757LE/S Smart kann z.B. Drücke, Temperaturen und den Durchfluss anzeigen und ist ein wichtiger Baustein zur vernetzten Fertigung: für mehr Sicherheit, Kostenersparnis und Wartungsoptimierung.

WITT Domdruckregler-Technik ist weltweit einzigartig, denn sie bietet das Maximum an Druckkonstanz auch bei hohen und schwankenden Durchflüssen oder bei geringen Differenzen zwischen Eingangs- und Ausgangsdruck. Nun gibt es den Domdruckregler 757LE/S auch mit smarten Funktionen: Über 4-20 mA Signale können wichtige Betriebswerte angezeigt werden, um somit die Gasversorgung überwachen und optimieren zu können. Kontinuierliche Datenerfassung dient dem Qualitätswesen und ist ein wichtiger Schritt zur vernetzten Fertigung.

Merkmale der WITT Domdruckregler-Technik

Die außerordentliche Druckkonstanz der WITT Domdruckregler sind das Ergebnis einer komplexen Technologie, bestehend aus perfekt abgestimmten Komponenten:

  • Pilot Control Tube (PCT) gewährleistet akkuraten Ausgangsdruck (Arbeitsdruck)
  • Balanced Seat Design (BSD) sorgt für Präzision, Zuverlässigkeit und niedrige Wartungsintervalle
  • Einbaufertige Komplettlösung: montiert und getestet mit integriertem Steuerdruckregler
  • Eigenmediumgesteuert: ermöglicht eine autonome Arbeitsweise (keine separate Gasversorgung erforderlich)
  • Geschlossenes System: rücksteuerbar, aber kein Abströmen des Steuergases in die Atmosphäre



Smarte Merkmale

Im Smart-Domdruckregler werden über High-Tech-Sensoren Temperatur- und Druckwerte erfasst und über 4-20 mA Signale übermittelt. Je nach Kunden-Anforderung sind folgende Komponenten einzeln oder kombiniert erhältlich:

  • Erfassung und Anzeige von Vordruck (P1) und Hinterdruck (P2) in bar und -temperatur (T1 und T2) in °C
  • Erfassung und Anzeige des Steuerdrucks (P3)
  • Berechnung des momentanen Gasdurchflusses (FR) in Nm³/h

Modellvarianten Smart

Features

„Standard“

Display, Anzeige von Eingangsdruck und -temperatur sowie Ausgangsdruck und -temperatur

„Standard + P3“

„Standard“-Features, plus Anzeige von Pilotgasdruck

„Standard + Flow“

„Standard“-Features, plus Anzeige von errechnetem Durchfluss

„Standard + P3 + Flow“

„Standard“-Features, plus Anzeige von Pilotgasdruck und errechnetem Durchfluss



Normen/Baubestimmungen
Unternehmen zertifiziert nach ISO 9001, ISO 22000 und DGRL 2014/68/EU Modul H
CE-Kennzeichnung gemäß Druckgeräterichtlinie 2014/68/EU

Optional
Lebensmittelsicher durch HACCP-Analyse
Erfüllt die Anforderungen der EU Vorschriften (EC) 1935/2004, und (EC) 2023/2006
Erfüllt die Anforderungen des deutschen Lebensmittel- und Futtermittelgesetzbuches (LFGB), und ist für den Kontakt
mit Lebensmittelgasen geeignet


Downloads

Hier finden Sie die wichtigsten Downloads zum Produkt.

Zubehör

Reparaturset Domdruckregler Messing

Reparaturset Domdruckregler Messing

Für Modelle 737LE, 747LE, 757LE
