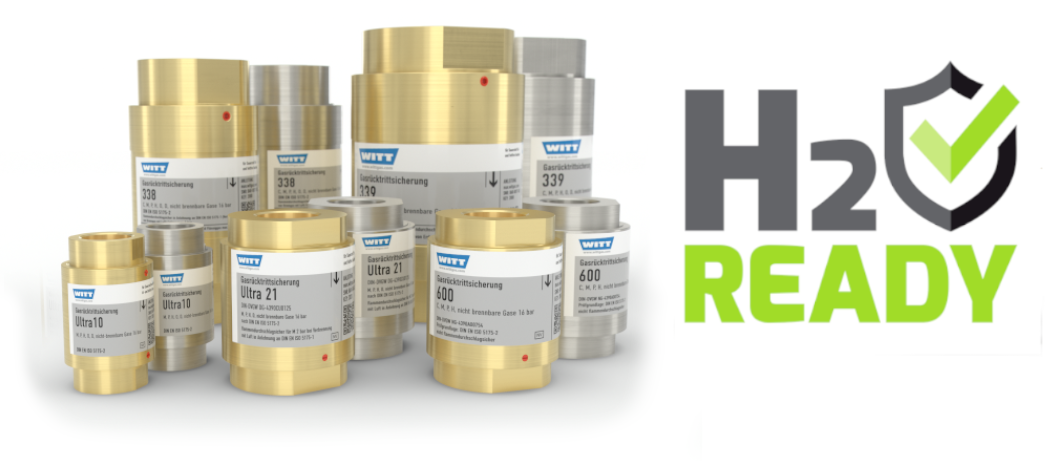

Gasrücktrittsicherungen (Gasrücktrittventile) für industrielle Gasanwendungen und maximale Prozesssicherheit

Extrem niedriger Öffnungsdruck & geringe Leckrate

Dank strömungsoptimiertem Ventildesign und hochwertigen Elastomer‑Dichtsystemen erreichen WITT Gasrücktrittsicherungen:

• Öffnungsdrücke ab ca. 4 mbar
• extrem geringe Leckraten
• stabile Funktion selbst bei sehr niedrigem Versorgungsdruck
• dauerhafte Prozesssicherheit auch bei häufigem Schalten

Diese Eigenschaften sind entscheidend für Anwendungen wie Niederdruck‑Thermoprozesse, Biogasentschwefelung oder sensible Laboranlagen.

Geeignet für eine breite Palette technischer Gase

WITT Gasrücktrittsicherungen sind kompatibel mit:

• CO₂
• Argon (Ar)
• Helium (He)
• Stadtgas
• Ethylen (E)
• Erdgas (M)
• LPG (P)
• Wasserstoff (H)
• Stickstoff (N₂)
• Kohlenmonoxid (CO)
• Sauerstoff (O)
• Druckluft (D)

Das Dichtungssystem ist auf maximale Gasdichtheit ausgelegt; optionale Filtersiebe schützen vor Partikelbelastung.

DIN EN ISO 5175‑2 – Normgerechte Sicherheit

WITT Gasrücktrittsicherungen erfüllen die Anforderungen gemäß DIN EN ISO 5175‑2, der internationalen Sicherheitsnorm für Rücktritts- und Rückschlagventile in Gasversorgungssystemen. Die Norm definiert sicherheitsrelevante Eigenschaften wie:

• Anforderungen an Rückströmverhinderung
• Prüfprotokolle zur Leckrate
• Beständigkeit gegenüber Betriebsdrücken und Gasarten
• Absicherung gegen gefährliche GasgemischeKlare Anwendernutzen & wirtschaftliche Vorteile

WITT Gasrücktrittsicherungen bieten deutliche Prozess‑ und Kostenvorteile:

• kompakte Bauform & geringes Gewicht
• hoher Durchfluss bei minimalem Druckverlust
• besonders leiser Betrieb durch reduzierte Ventildynamik
• kleinere Nennweiten möglich → reduzierte Investitionskosten
• geringerer Energiebedarf in Niederdrucksystemen
• potenzieller Wegfall eines separaten Flammensperr‑Elements (modellabhängig)

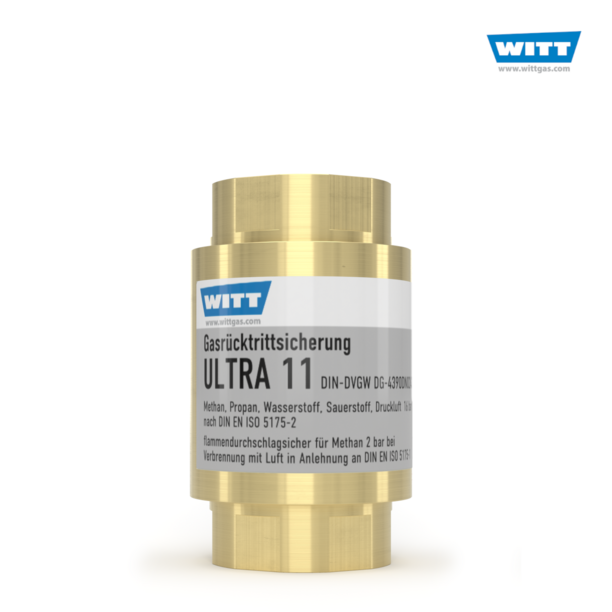

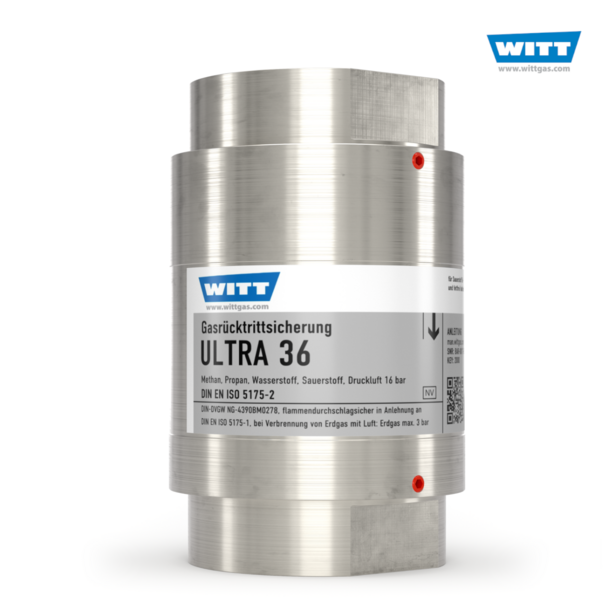

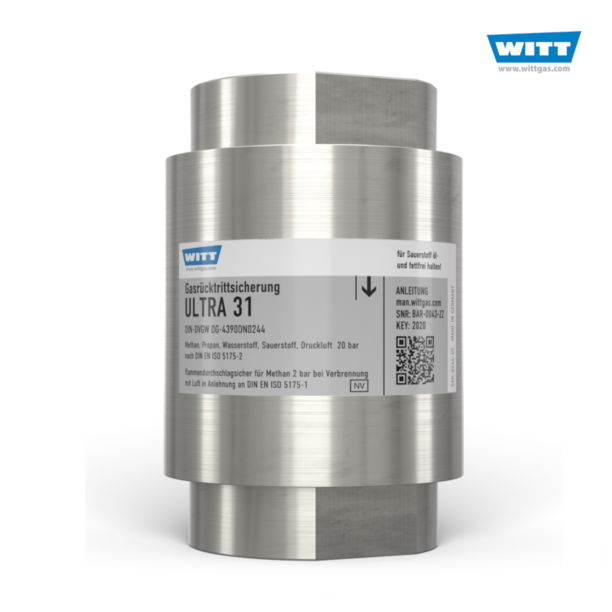

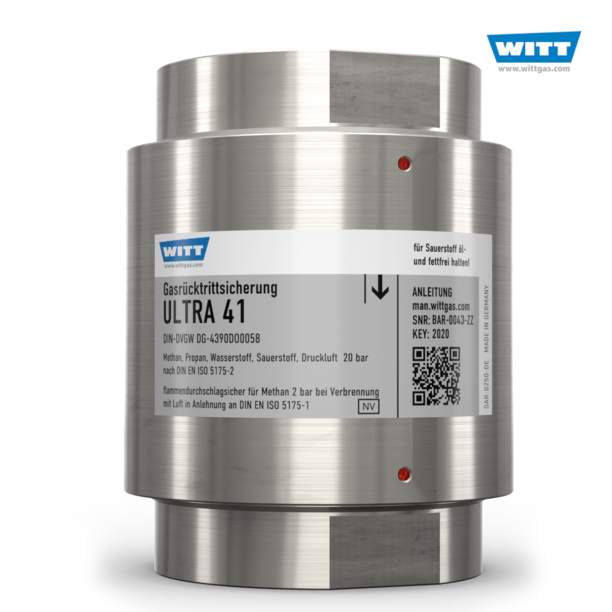

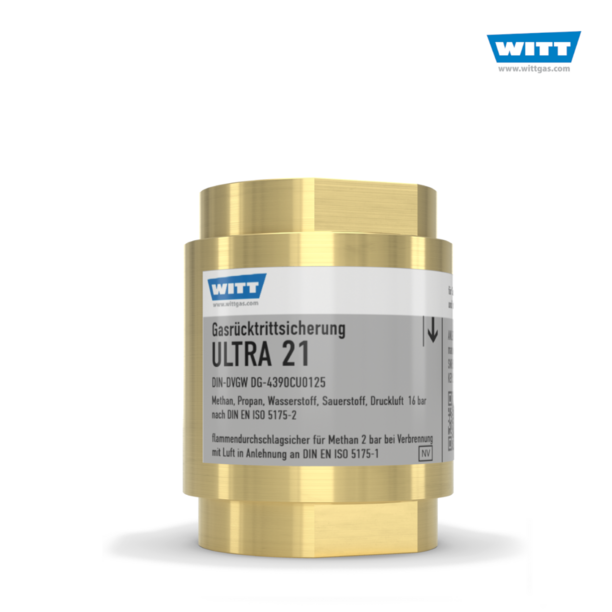

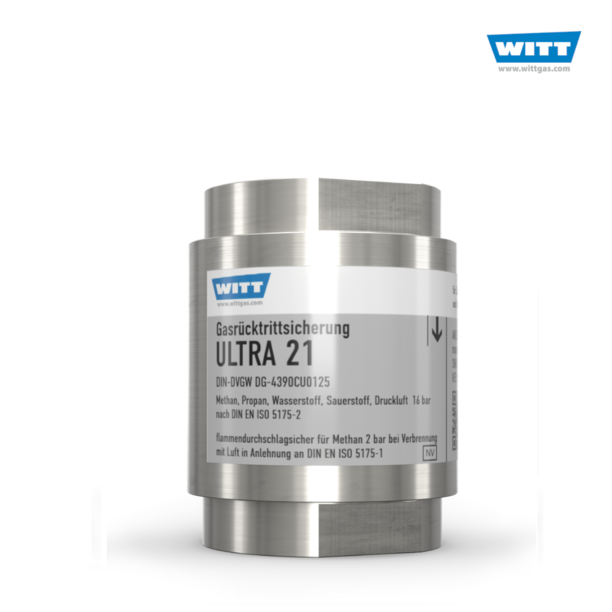

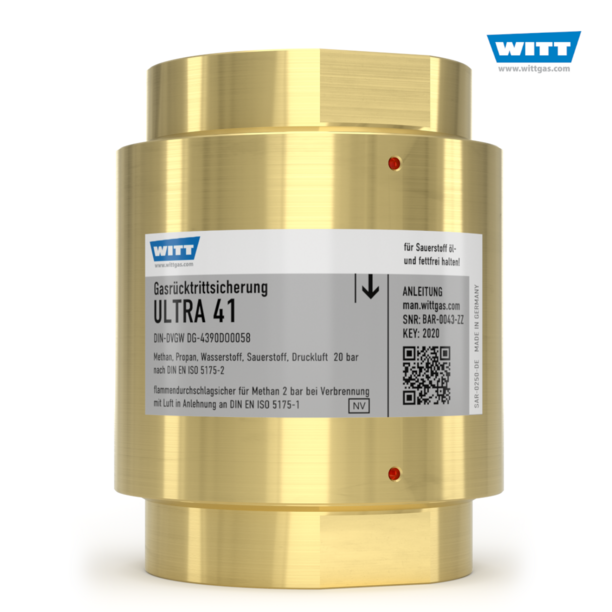

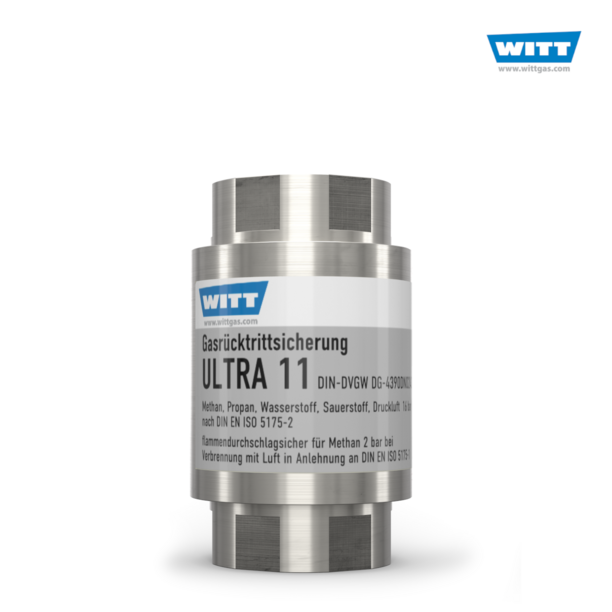

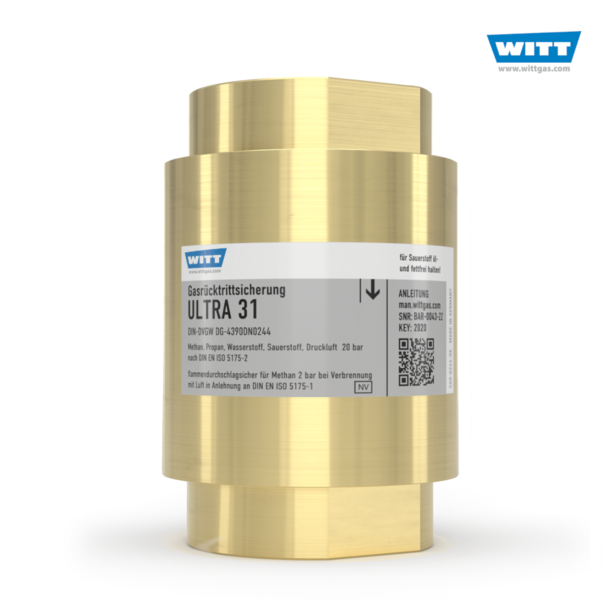

ULTRA Serie – High‑Performance für anspruchsvolle Gasprozesse

Die ULTRA Serie bietet höchste Performance für industrielle Niederdruck‑Gasprozesse:

• extrem niedriger Öffnungsdruck (~4 mbar)
• sehr geringer Druckverlust dank optimierter Strömungsführung
• vibrations- und geräuscharmer Betrieb
• optional integrierter Schmutzfilter
• Materialien: Messing, Edelstahl, Aluminium
• Dichtungen: FPM, EPDM, FFKM
• Gewinde: G oder NPT, ½″ bis 2½″
• 100‑%‑Einzelprüfung
• oxygen-cleaned & BAM‑geprüfte Elastomere
• geeignet gemäß EN 746‑2 für Thermoprozessanlagen

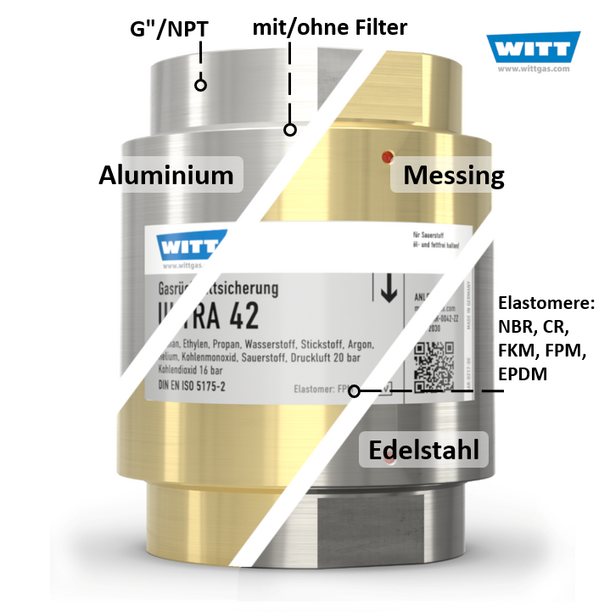

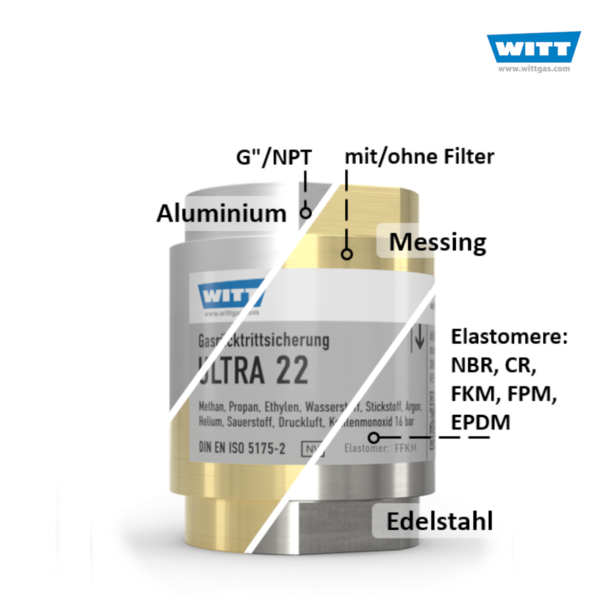

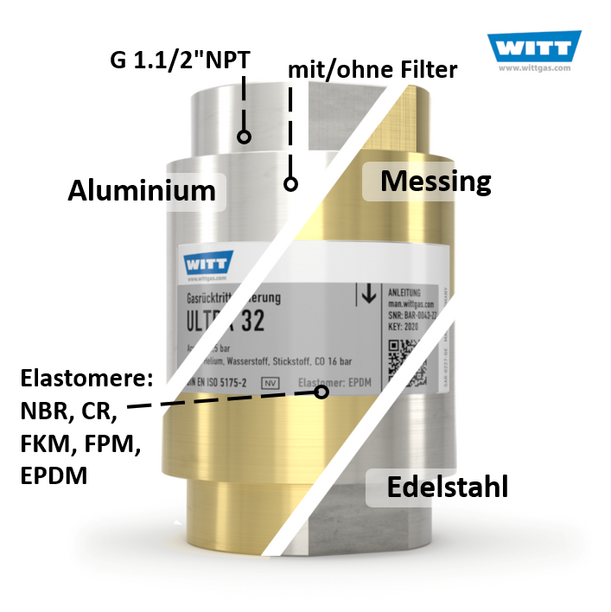

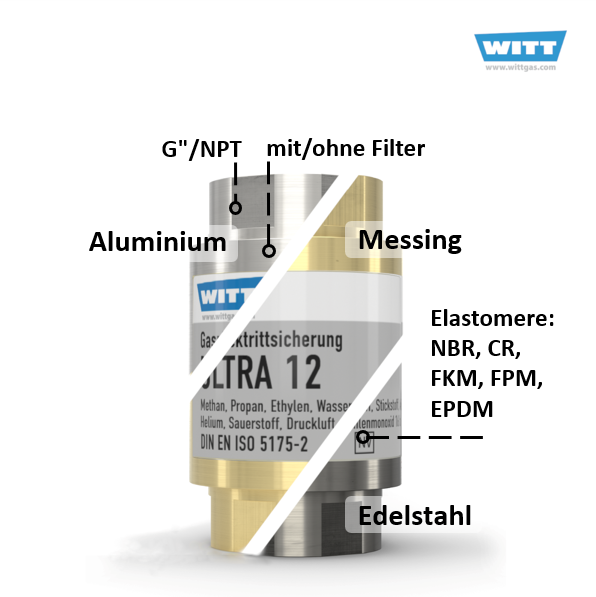

Modulares System für maximale Flexibilität

Die modulare Bauweise ermöglicht:

• freie Wahl des Gehäusematerials (Messing, Edelstahl, Aluminium)
• passende Dichtungssysteme zum Medium und Temperaturbereich
• Filteroptionen zur Schmutzabscheidung
• große Auswahl an G- und NPT‑Gewinden

Alle Varianten sind für Sauerstoff gereinigt nach EIGA‑Richtlinien.

Lageunabhängiger Einbau

Viele WITT Gasrücktrittsicherungen können in beliebiger Lage montiert werden. Dies erleichtert:

• kompakte OEM‑Layoutplanung
• flexible Montage in engen Anlagensektionen
• Einsatz in dezentralen Gasmodulen und Biogas‑Skids

Thermoprozess- & Brennersysteme

In Wärmebehandlungsanlagen werden häufig mehrere Prozessgase gleichzeitig verwendet (z. B. Erdgas, Wasserstoff, Stickstoff).
WITT Gasrücktrittsicherungen:

• verhindern gefährliche Gasvermischungen im Versorgungssystem
• schützen vorgelagerte Gas-Misch- und Dosiertechnik
• gewährleisten stabilen Gasfluss auch bei niedrigen Drücken
• eignen sich für kontinuierliche Öfen, Rollenherdöfen, Vertikalöfen und mehr

Biogasanwendungen

Für die biologische Entschwefelung wird Luft/O₂ in den Fermenter eingetragen. WITT Edelstahl‑Rücktrittsicherungen gewährleisten:

• richtungsreine Belüftung
• keine Rückströmung von Biogas
• sehr niedrige Öffnungsdrücke (~4 mbar)
• geringer Druckverlust → geringere Kompressorleistung
• lageunabhängige & einfache Nachrüstung

Bauarten von Rückschlagventilen

Marktübliche Varianten:

• Poppet‑Ventile
• Lift‑Ventile
• Inline‑Ventile
• modulare Rückschlagventile

WITT fokussiert sich auf federbelastete Gasrücktrittsicherungen mit hoher Dichtheit und optimalem Strömungsverhalten.

OEM Vorteile

• freie Einbaulage
• modulare Konfiguration
• sehr geringe Druckverluste
• kompakte Bauweise
• hohe Lebensdauer
• ISO‑9001‑qualitätsgesichert

Sicherheit & Qualität

• für Sauerstoff gereinigt
• BAM‑geprüfte Elastomere
• 100 % Einzelprüfung jeder Armatur

Häufig gestellte Fragen (FAQ)

Frage: Öffnungsdruck?
Antwort: Ab ca. 4 mbar.

Frage: Sauerstofftauglich?
Antwort: Ja.

Frage: Lageunabhängig montierbar?
Antwort: Ja, modellabhängig.
