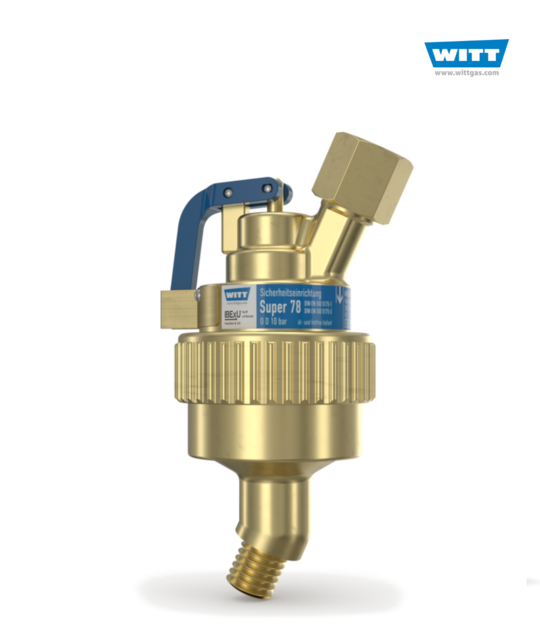

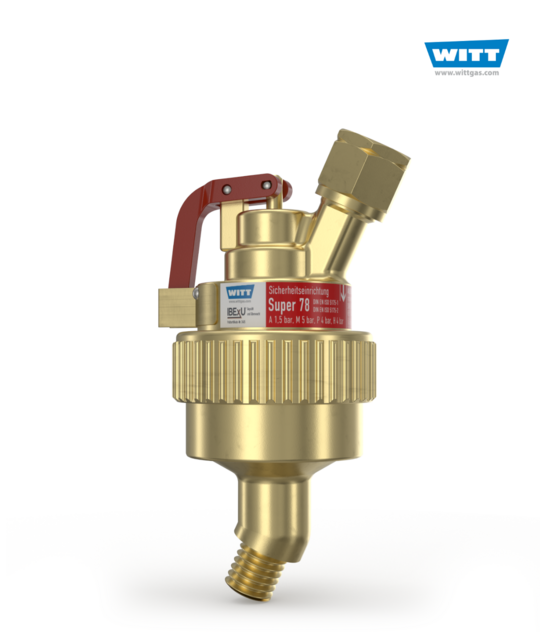

Flammenrückschlagsicherung Super 78

Rückstellbare Sicherheitseinrichtung nach DIN EN ISO 5175 mit druckgesteuerter Nachströmsperre [PV] und Warnanzeige und max. Anzahl an Sicherheitselementen

  • höchste Qualität vom Weltmarktführer
  • Sicherheitselemente: Flammensperre [FA], temperaturgesteuerte Nachströmsperre [TV], Gasrücktrittventil [NV], Filter im Gaseingang, druckgesteuerte Nachströmsperre [PV] und Explosionsdruckentlastungsventil [RV]
  • unterbricht die Brenngaszufuhr bei Flammenrückschlägen und zeigt Warnsignal, einfache Wiederinbetriebnahme
  • jede Sicherheitseinrichtung 100% geprüft
  • BAM zertifiziert
  • 63 X 120 mm, 650g
  • Acetylen max. 11 m³/h
  • Brenngase max. 128 m³/h
  • Sauerstoff max. 62 m³/h

Datenblatt Downloads
Angebotsanfrage

Informationen

WITT-Sicherheitseinrichtungen der Produktreihe „Super“ für zuverlässigen Schutz gegen gefährlichen Gasrücktritt und Flammenrückschläge nach DIN EN 5175-1/DIN EN 5175-2. Jede Sicherheitseinrichtung 100% überprüft.

Die besten Sicherheitseinrichtungen der WELT

  • löschen gefährliche Flammenrückschläge – durch Flammensperren FA aus gesintertem Chrom-Nickel-Stahl
  • unterbrechen sofort die Gaszufuhr und verhindern so gefährliches Weiterarbeiten nach unbemerktem Flammenrückschlag oder Gasrücktritt – durch druckgesteuerte Nachströmsperre PV
  • zeigen optisch Flammenrückschläge oder Gasrücktritt an – durch roten Signalhebel
  • erlauben einfache Wiederinbetriebnahme nach Beseitigung der Gefahrenursache – durch Rückstellbarkeit über den Signalhebel
  • löschen Flammenrückbrände – durch temperatur gesteuerte Nachströmsperre TV
  • vermeiden Bildung von explosionsfähigen Gemischen in der Gasversorgung – durch Gasrücktrittventile NV
  • bieten lange Standzeiten mittels Schutz vor Verunreinigungen aus der Gasversorgung – durch Filter im Gaseingang
  • erhöhen Standzeiten mittels Schutz der internen Bauteile gegen Explosionsdruckstöße – durch Explosionsdruckentlastungsventile RV

Verwendung:

  • die Sicherheitseinrichtungen schützen gegen Gasrücktritt und Flammendurchschlag an Entnahmestellen von Verteilungsleitungen und Einzelflaschenanlagen (bisher TRAC 204 und 208, sowie BGV D1, § 9/BGR 500 Kap. 2.26 Punkt 3.15)
  • die Sicherheitseinrichtungen können bei jeder Art von Brenner lagenunabhängig eingebaut werden
  • pro Sicherheitseinrichtung darf nur ein Arbeitsgerät angeschlossen werden
  • die Umgebungstemperatur darf maximal 60 °C betragen
  • Gasarten: Acetylen, Stadt-, Ferngas, Erdgas, Flüssiggas, Wasserstoff, Sauerstoff, Druckluft, Ethylen (weitere auf Anfrage)

Wartung:

  • mindestens einmal jährl. lt. TRAC 207, 9.36 und BGV D1, § 49/BGR 500 Kap. 2.26 Punkt 3.27
  • eine Prüfeinrichtung bietet Ihnen WITT auf Wunsch gerne an
  • die Sicherheitseinrichtungen dürfen nur vom Hersteller geöffnet und instand gesetzt werden. Der Schmutzfilter darf von Sachkundigen selbst gewechselt werden

Normen/Baubestimmungen
Unternehmen zertifiziert nach ISO 9001
Gereinigt für O2 gemäß EIGA IGC Doc 13/12/E: Oxygen Pipeline and Piping Systems
