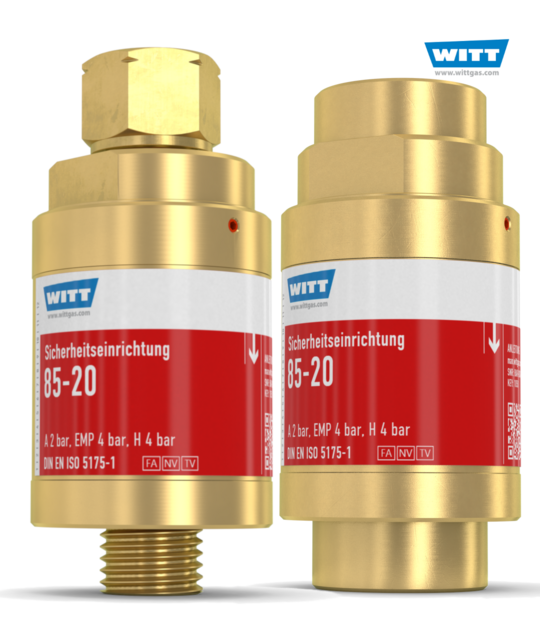

Flammenrückschlagsicherung 85-20

Standard-Sicherheitseinrichtung nach DIN EN ISO 5175-1 für größere Durchflüsse

  • höchste Qualität vom Weltmarktführer
  • Sicherheitselemente: Flammensperre [FA], temperaturgesteuerte Nachströmsperre [TV], Gasrücktrittventil [NV]
  • jede Sicherheitseinrichtung 100% geprüft
  • 62 X 131/137 mm, 1400-1500 g
  • Acetylen max. 45 m³/h
  • Brenngase max. 324 m³/h
  • Sauerstoff max. 333 m³/h

Dieses Modell ist auch in Edelstahl erhältlich

Datenblatt Downloads
Angebotsanfrage

Informationen

WITT-Sicherheitseinrichtungen 85-20 für zuverlässigen Schutz gegen gefährlichen Gasrücktritt und Flammendurchschläge nach DIN EN ISO 5175-1. Jede Sicherheitseinrichtung 100% überprüft.
Die besten Sicherheitseinrichtungen der WELT

Vorteile:

  • löschen gefährliche Flammenrückschläge – durch Flammensperren FA aus gesintertem Chrom-Nickel-Stahl
  • löschen Flammenrückbrände – durch temperaturgesteuerte Nachströmsperre TV
  • vermeiden die Bildung von explosionsfähigen Gemischen in der Gasversorgung – durch Gasrücktrittventile NV

Verwendung:

  • die Sicherheitseinrichtungen sind gegen Gasrücktritt und Flamendurchschlag an Entnahmestellen (BGV D1, § 9/BGR 500 Kap. 2.26 Punkt 3.15)
  • an Entnahmestellen von Verteilungsleitungen und Einzelflaschenanlagen mit größeren Verbrauchern zum
  • Beispiel zur Versorgung von Brennschneidmaschinen
  • die Sicherheitseinrichtungen können bei jeder Art von Brenner lagenunabhängig eingebaut werden
  • pro Arbeitsgerät darf nur eine Sicherheitseinrichtung angeschlossen werden
  • die Umgebungstemperatur darf max. 60 °C betragen
  • Gasarten: Acetylen, Erdgas, Wasserstoff, Sauerstoff, Ethylen, Propan, Druckluft (weitere auf Anfrage)

Wartung:

  • mindestens einmal jährlich lt. BGV D1, § 49/BGR 500 Kap. 2.26 Punkt 3.27
  • eine Prüfeinrichtung bietet Ihnen WITT auf Wunsch gerne an
  • die Sicherheitseinrichtungen dürfen nur vom Hersteller geöffnet und instand gesetzt werden

Normen/Baubestimmungen
Unternehmen zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul H
CE-Kennzeichnung gemäß Druckgeräterichtlinie 2014/68/EU
Gereinigt für O2 gemäß EIGA IGC Doc 13/12/E: Oxygen Pipeline and Piping Systems



149-001

149-002

149-003

149-004

149-014
