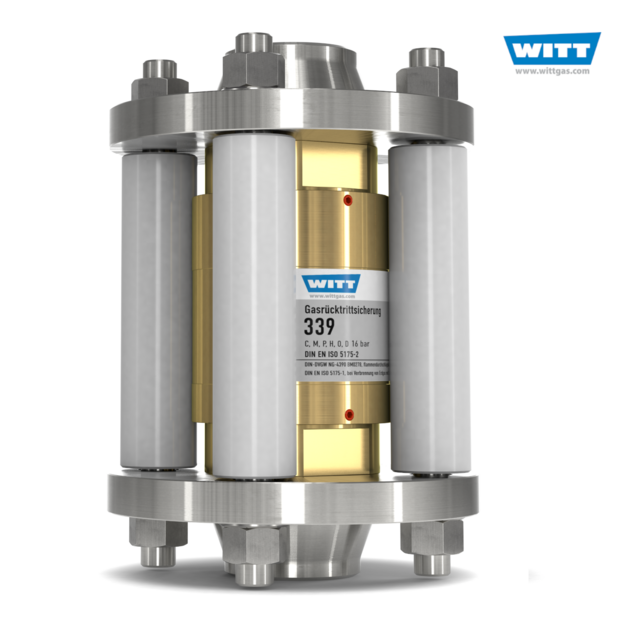

Gasrücktrittsicherung 339, Zwischenflansch-Ausführung
Gasrücktrittsicherung (Zwischenflansch-Ausführung) zur Vermeidung ungewollter Gemische, für Durchflüsse bis 8.100m³/h (Luft), bis 16 bar Einsatz in Thermoprozessanlagen nach EN746-2, DN 40/50
- mit Vorschweißflanschen für unkomplizierten Ein- und Ausbau
- Sicherheitselement: Gasrücktrittventil [NV]
- jede Gasrücktrittsicherung 100% geprüft
- DVGW-Zulassung - flammendurchschlagsicher bei Brenngas-Druckluft- Gemischen
- bieten geringste Druckverluste – durch aufwändiges Ventilsystem mit kleinsten Öffnungsdrücken (ca. 3 mbar)
- Schmutzfilter (100 μm) im Gaseingang
Dieses Modell ist auch in Edelstahl erhältlich
Informationen
WITT-Gasrücktrittsicherungen für zuverlässigen Schutz gegen gefährlichen Gasrücktritt.
Jetzt auch mit Vorschweißflanschen für unkomplizierten Ein- und Ausbau.
Jede Gasrücktrittsicherung 100% geprüft.
Vorteile:
- vermeiden Bildung von ungewollten Gemischen – durch Gasrücktrittventil
- bieten geringste Druckverluste – durch aufwendiges Ventilsystem mit kleinsten Öffnungsdrücken (ca. 3,0 mbar)
- geringste Leckagen – durch Einsatz eines federbelasteten Ventilsystems bei Dichtung über Elastomere
- bieten lange Standzeiten mittels Schutz vor Verunreinigung aus der Gasversorgung – durch Schmutzfilter im Eingang aus nichtrostendem Drahtgewebe (100 μm)
- Schmutzfilter im Gaseingang kann schnell ausgewechselt werden
- breites Einsatzspektrum – durch Verwendbarkeit für viele technische Gase
- verringern den Planungsaufwand – durch lagenunabhängigen Einbau
- Gasrücktrittsicherung als „Zwischenflansch-Ausführung“ garantiert unkomplizierten, schnellen Aus- und Einbau bei Austausch und jährlicher Überprüfung
- Maximale Flexibilität - Gasrücktrittsicherung kann sowohl verschraubt, als auch zwischen den Flanschen eingebaut werden. Komplett (Gasrücktrittsicherung + Flansch-Set) oder auch als Nachrüst-Bausatz lieferbar.
- Distanzrohre um die Gewindestangen (M16) zur sicheren Zentrierung der Gasrücktrittsicherung
- Flanschverbindungen mit Anschweißstutzen nach EN 1092-1 Typ11
- Gleiche Baulängen der Messing- und Edelstahl-Gasrücktrittsicherung garantieren optimale Austauschbarkeit und Kombination mit den Flansch-Bausätzen (sowohl in DN40 und DN50)
Verwendung
- die Gasrücktrittsicherungen schützen gegen Gasrücktritt in Anlagen und Rohrleitungssystemen. Die Gasrücktrittsicherungen sind baumustergeprüft und haben eine DVGW-Zulassung. Ihre Verwendung für Einsätze nach EN 746-2 ist möglich
- die Gasrücktrittsicherungen sind geprüft nach DIN EN ISO 5175-2. Sie können auch als Sicherheitseinrichtung gegen Flammendurchschlag (geprüft nach DIN EN ISO 5175-1 Punkt 6.7) bei Verbrennung von Erdgas mit Luft eingesetzt werden
- der Einbau kann lagenunabhängig erfolgen
- die Umgebungstemperatur darf maximal 70 °C betragen Wartung
- mindestens einmal jährlich auf Sicherheit gegen Gasrücktritt und Dichtheit zur Atmosphäre überprüfen
- eine Prüfeinrichtung bietet Ihnen WITT auf Wunsch gerne an
- die Gasrücktrittsicherungen dürfen nur vom Hersteller geöffnet und instand gesetzt werden.
- Je nach Modell darf der Schmutzfilter von Sachkundigen selbst gewechselt werden
Normen/Baubestimmungen
Unternehmen zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul H
CE-Kennzeichnung gemäß Druckgeräterichtlinie 2014/68/EU
Gereinigt für O2 gemäß EIGA IGC Doc 13/12/E: Oxygen Pipeline and Piping Systems
Downloads
Hier finden Sie die wichtigsten Downloads zum Produkt.
