Zawór zwrotny ULTRA 22

Bazując na ULTRA 20 – możesz stworzyć swój indywidualny projekt: wiele kombinacji materiałów obudowy i uszczelnień, z filtrem lub bez

Dowolna kombinacja materiałów na obudowę (mosiądz, stal nierdzewna, aluminium) i uszczelnień (NBR / CR, FPM / FKM, EPDM / FFKM), z filtrem lub bez
realizacja specjalnych wymagań, np. środowiska korozyjne, acetylen, lekka konstrukcja, temperatury powyżej 70 ° C

bazując na ULTRA 20 masz możliwość:

element zabezpieczający: zawór zwrotny [NV]
każdy zawór zwrotny przebadany w 100%
DIN EN ISO 5175-2
bardzo niskie ciśnienia otwarcia (śr. 4 mbar), niezwykle mały spadek ciśnienia
kompaktowy i lekki: 52 X 67,5 mm, 510 g, G1, G3/4"
minimalna emisja hałasu
idealny do zastosowań, w których stosowane są niskie ciśnienia, np. obróbka termiczna, biogaz itp.

Karta katalogowa Pobierz
Prośba o ofertę

Informacja

Zawory zwrotne skutecznie zabezpieczają przed niebezpiecznymi skutkami cofnięcia gazu. Zoptymalizowany pod względem przepływu system zaworów powoduje bardzo mały spadek ciśnienia przy minimalnej emisji hałasu. Sprawdzane 100% produkcji.

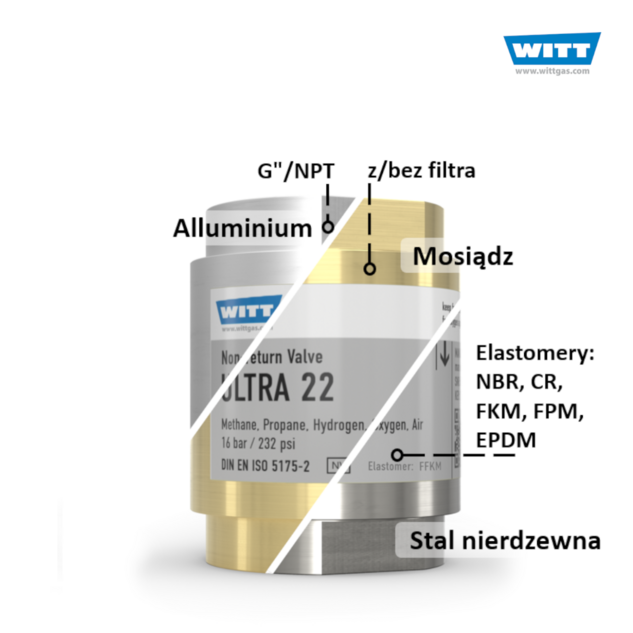

Zawór ULTRA 22 jest oparty na ULTRA 20 i jest dostosowywany do wymagań klienta - idealny do specjalnych wymagań. Modułowy system, który umożliwia elastyczne kombinacje materiałów na obudowę i uszczelnienia.

Możliwość różnych konfiguracji

dostępne w wykonaniu z mosiądzu, stali nierdzewnej lub aluminium
uszczelnienia na przykład NBR, CR, FKM, EPDM, FFKM
z filtrem zanieczyszczeń gazu na wejściu lub bez filtra

Zalety

precyzyjnie dopasowany projekt do specjalnych wymagań. Na przykład środowiska korozyjne, acetylen, ultralekka konstrukcja, temperatury powyżej 70 ° C
zapobiegają tworzeniu się niepożądanych mieszanin gazowych – poprzez zawór zwrotny
gwarantują minimalne spadki ciśnienia – dzięki zastosowaniu zaawansowanego systemu membranowego o niewielkim ciśnieniu otwarcia (ok. 4,0 mbar)
długi okres użytkowania zapewniony dzięki zastosowaniu siatkowych filtrów wlotowych wykonanych ze stali nierdzewnej (100 μm)
Zoptymalizowany pod względem przepływu system zaworów:

- bardzo niski spadek ciśnienia
- minimalna emisja hałasu

minimalne nieszczelności – poprzez zastosowanemu uszczelnianiu elastomerami
zgodnie z DIN EN ISO 5175-2
dostępne z mosiądzu, stali szlachetnej lub aluminium
szeroki zakres zastosowania – przeznaczenie dla wielu gazów technicznych
ograniczenie prac projektowych – montaż w dowolnym położeniu

Zastosowanie

zawory zwrotne chronią przed skutkami cofnięcia gazu w urządzeniach i rurociągach gazowych.
Dopuszczalne jest zastosowanie w przypadkach opisanych w normie PN EN 746-2
montaż możliwy w każdym położeniu

Konserwacja

przynajmniej raz w roku powinna być przeprowadzana kontrola pod kątem prawidłowego funkcjonowania zaworu zwrotnego oraz szczelności do atmosfery
w ofercie handlowej posiadamy odpowiednie urządzenie do przeprowadzania wymienionych prób
demontaż zaworów zwrotnych może być przeprowadzane jedynie przez producenta

Normy / przepisy
Zakład produkcyjny certyfikowany wg ISO 9001
Oczyszczone do użytkowania z tlenem zgodnie z EIGA IGC Doc 13/12/E: Oxygen Pipeline and Piping Systems
